Tehnologia straturilor DLC (Diamond-Like Carbon) și Lupta cu frecarea

Într-o eră în care discuțiile despre industria auto sunt dominate de baterii și kilowați, inginerii de motoare termice duc o luptă tăcută, dar feroce, pentru supraviețuire. Inamicul nu este autonomia, ci frecarea. Studiile arată că aproximativ 20-25% din energia combustibilului ars într-un motor se pierde exclusiv prin frecarea mecanică dintre componente.

Pentru a atinge normele de poluare actuale și pentru a permite utilizarea uleiurilor ultra-fluide (0W-16 sau chiar 0W-8), metalurgia clasică și-a atins limitele. Oțelul pe oțel, oricât de bine lubrifiat, nu mai este suficient. Soluția a venit din lumea nanotehnologiei: DLC (Diamond-Like Carbon).

Această acoperire, adesea nu mai groasă de 2-3 microni (de 30 de ori mai subțire decât un fir de păr), are proprietăți care par contradictorii: este dură precum ceramica sau diamantul natural, dar posedă un coeficient de frecare extrem de redus, similar cu teflonul sau grafitul. Astăzi, piese critice precum bolțurile pistoanelor, tacheții supapelor sau componentele pompelor de înaltă presiune sunt transformate în „oglinzi negre” capabile să reziste la presiuni de contact care ar suda instantaneu metalele neprotejate.

În continuare, vom explora știința din spatele acestor straturi subțiri care fac diferența între un motor care rezistă 300.000 km și unul care cedează prematur.

Ce este DLC? Fizica de la scară Nano

Pentru a înțelege cum un strat de material de 30 de ori mai subțire decât un fir de păr poate salva un motor de la distrugere, trebuie să părăsim lumea mecanicii clasice și să coborâm la nivel atomic. Numele „Diamond-Like Carbon” (Carbon asemănător Diamantului) nu este o hiperbolă de marketing inventată pentru broșuri, ci o descriere științifică precisă a structurii cristaline a materialului.

Secretul stă în natura duală a Carbonului. Acesta este elementul „cameleon” al tabelului periodic, capabil de fenomene extreme de alotropie. În funcție de cum decid atomii să se lege unii de alții (proces numit hibridizare), carbonul poate lua două forme radical opuse:

● Grafitul: Moale, negru și onctuos (folosit ca lubrifiant solid sau în mina de creion).

● Diamantul: Cel mai dur material natural cunoscut, transparent și abraziv.

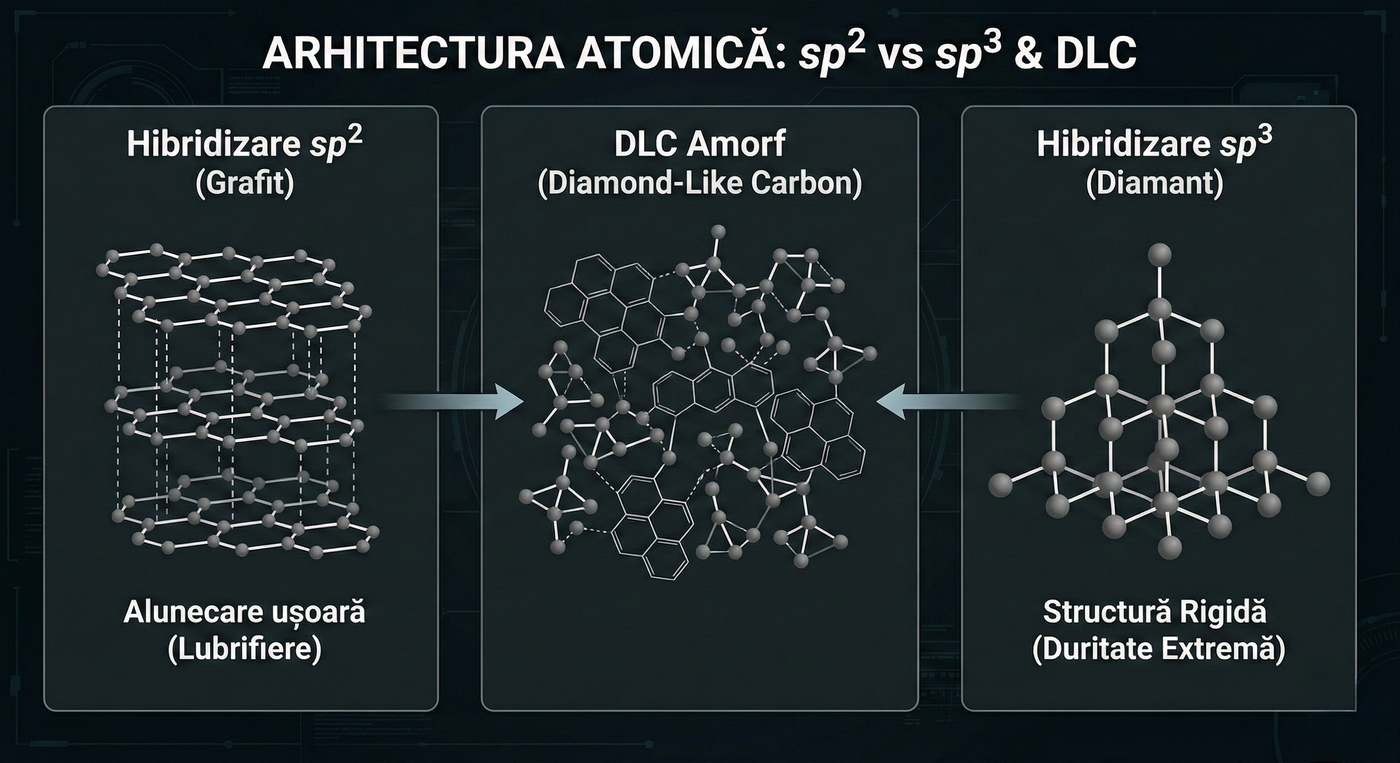

Arhitectura Atomică: sp2 vs sp3

Inginerii de materiale manipulează aceste două stări pentru a crea DLC-ul. Diferența stă în geometria legăturilor:

● Hibridizarea sp2 (Modelul Grafitului):Atomii de carbon se organizează în foi plane, hexagonale, similare unui fagure de miere. Legăturile în interiorul foii sunt puternice, dar legăturile dintre foi sunt extrem de slabe (forțe Van der Waals).Efectul în motor: Gândiți-vă la un pachet de cărți de joc. Cărțile alunecă extrem de ușor una peste alta. Această structură conferă proprietatea de auto-lubrifiere și un coeficient de frecare infim.

● Hibridizarea sp3 (Modelul Diamantului): Fiecare atom de carbon este „sudat” rigid de alți patru atomi, formând o piramidă tridimensională (tetraedru). Nu există planuri de alunecare.Efectul în motor: Această rețea rigidă conferă duritatea extremă și rezistența la uzură, protejând piesa de zgârieturi sau micro-sudură.

DLC: „Cocktail-ul” Amorf

Inovația tehnologiei DLC constă în faptul că materialul rezultat nu este nici grafit pur, nici diamant pur. Este un material amorf. Spre deosebire de diamant, care este un cristal ordonat (și care se poate sparge dacă este lovit pe planul de clivaj), DLC-ul este o structură dezordonată, un amestec haotic de legături sp2 și sp3

Această dezordine atomică este, paradoxal, punctul său forte. Lipsa unei structuri cristaline ordonate (lipsa limitelor de grăunte) elimină punctele slabe unde ar putea apărea fisuri. Mai mult, prin procesul de depunere (PVD - Physical Vapor Deposition), inginerii pot „regla” rețeta finală:

● Mai mult sp3 (ta-C): Rezultă un strat extrem de dur, ideal pentru bolțurile de piston supuse șocurilor de combustie.

● Mai mult sp2 (a-C): Rezultă un strat mai moale, dar extrem de alunecos, ideal pentru reducerea frecării în regim hidrodinamic.

De ce este negru și de ce nu crapă?

Aspectul distinctiv „Piano Black” (acea oglindă neagră) este dat de componenta grafitică ce absoarbe lumina. Însă, proprietatea vitală pentru un motor nu este culoarea, ci elasticitatea. Ceramica clasică este dură, dar casantă. Dacă metalul de dedesubt se flexează (cum face un bolț de piston sub sarcina de 150 bari), ceramica se sparge ca sticla. Stratul DLC, având o structură amorfă și fiind extrem de subțire (2-4 microni), posedă un modul de elasticitate care îi permite să se deformeze microscopic odată cu oțelul („efect de piele”), revenind la forma inițială fără a se fisura sau exfolia.

Zonele critice: unde oțelul cedează

De ce a devenit DLC-ul o necesitate inginerească și nu un simplu moft? Răspunsul se rezumă la un singur concept: Downsizing-ul Agresiv.

Dacă în urmă cu 20 de ani un motor de 2.0 litri dezvolta relaxat 115 CP, astăzi, propulsoare de 1.0 sau 1.2 litri sunt forțate să livreze puteri similare sau superioare. Presiunea medie efectivă din cilindru a explodat, iar suprafețele de contact ale pieselor s-au micșorat pentru a reduce greutatea. Rezultatul? Oțelul a ajuns la limita sa fizică de rezistență.

Iată cele trei fronturi principale unde DLC-ul a devenit linia de demarcație între fiabilitate și catastrofă:

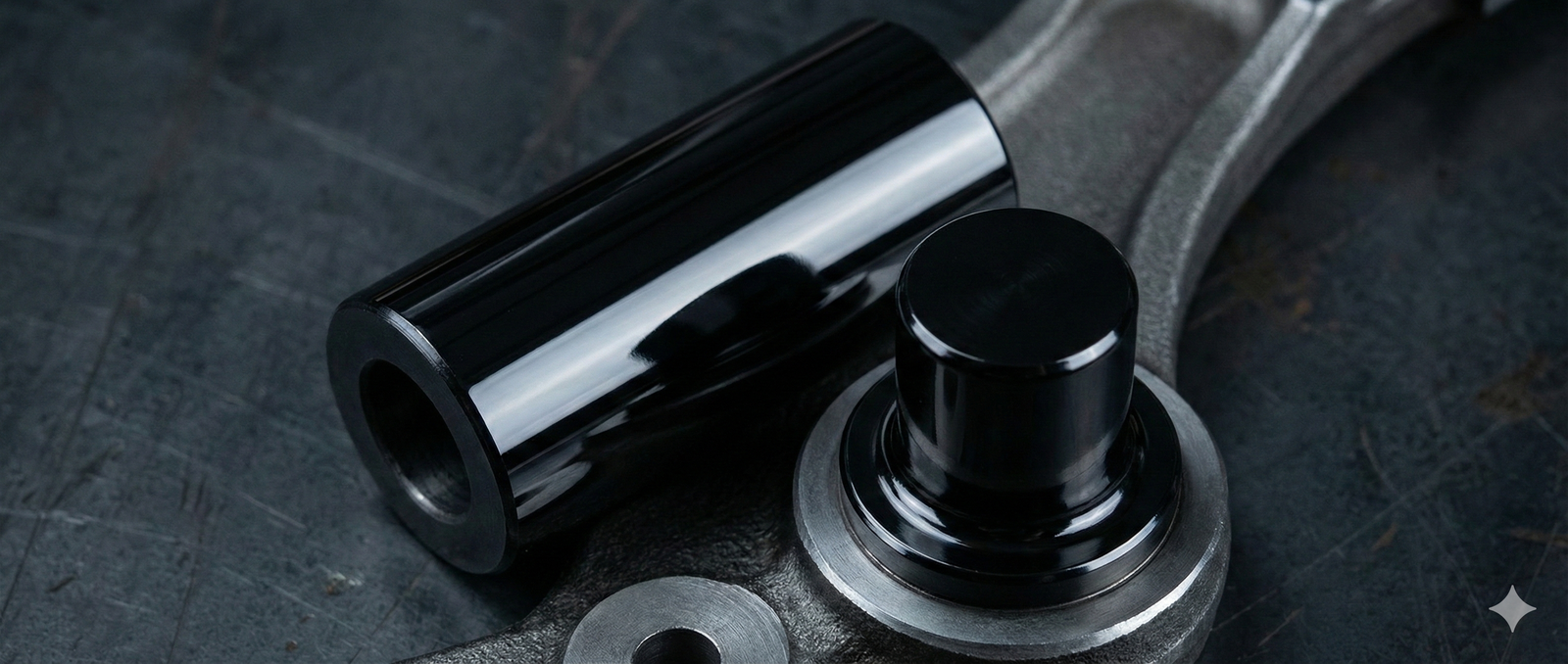

Bolțurile pistoanelor (Piston Pins): Iadul Lubrifierii

Aceasta este, probabil, componenta cu cea mai ingrată sarcină din întregul motor. Bolțul pistonului nu doar că suportă forța brutală a exploziei (care poate depăși 10 tone la un motor diesel modern), dar lucrează într-un regim de lubrifiere imposibil.

● Problema Fizică: Într-un lagăr normal (cum ar fi cel de la arborele cotit), rotația continuă creează o pană de ulei hidrodinamică pe care piesa „plutește”. La bolțul pistonului, mișcarea este oscilatorie. În Punctul Mort Superior (PMS), pistonul se oprește pentru o fracțiune de secundă pentru a-și schimba direcția. În acel moment, viteza este zero, iar filmul de ulei se rupe

● Soluția DLC: În acest regim, numit „lubrifiere la limită” (boundary lubrication), apare contactul direct metal-pe-metal. Fără protecție, ar apărea instantaneu micro-suduri (fenomenul de galling sau gripare).Stratul DLC acționează aici ca un scut sacrificial extrem de dur și alunecos, prevenind sudarea bolțului de bucșa bielei chiar și în absența completă a presiunii de ulei.

Tacheții și distribuția: Victimele ecologiei

Paradoxal, nevoia de DLC în chiulasă a fost dictată de sistemul de evacuare. Pentru a proteja Filtrele de Particule (DPF/GPF) și catalizatoarele moderne, chimiștii au fost forțați să elimine din uleiurile de motor „garda veche” de aditivi anti-uzură: Zincul și Fosforul (celebrul ZDDP).

● Consecința: Uleiurile moderne „Low SAPS” (Sulphated Ash, Phosphorus, Sulfur) sunt mult mai puțin agresive chimic în protejarea metalului. Distribuția, fiind zona cu cea mai mare frecare de alunecare din motor, a rămas vulnerabilă.

● Rolul DLC: Tacheții „pahar” (bucket tappets) acoperiți cu DLC compensează lipsa chimică a zincului prin proprietăți fizice. Suprafața de carbon amorf este atât de fină (rugizitate sub 0.05 Ra) încât reduce coeficientul de frecare cu axa cu came cu până la 40%. Practic, DLC-ul transformă o frecare de alunecare într-una aproape la fel de eficientă ca cea de rostogolire, fără a adăuga complexitatea mecanică a rulmenților.

Sistemele de injecție (Common Rail): Precizia micronică

Aici, miza nu este doar uzura, ci funcționarea propriu-zisă. Sistemele piezo-electrice moderne lucrează la presiuni colosale, de peste 2.500 bar.

Mediul Ostil: Acul injectorului trebuie să execute mii de cicluri de deschidere-închidere pe minut, cu o toleranță de mișcare de ordinul micronilor (pentru a nu scăpa presiunea pe retur). În plus, motorina modernă, din care s-a scos sulful (lubrifiantul natural al motorinei), este un lichid „uscat”, cu proprietăți slabe de ungere.

Efectul Anti-Seize: La aceste presiuni și viteze, frecarea generează o căldură locală intensă care ar dilata și ar bloca un ac de oțel simplu. Stratul DLC, fiind inert chimic și termic stabil, previne griparea acului în corpul injectorului. Mai mult, duritatea sa extremă rezistă eroziunii provocate de cavitația fluidului la presiuni înalte, asigurând că pulverizarea rămâne perfectă chiar și după 200.000 km.

Relația chimică cu uleiul: Prieten sau dușman?

Acesta este capitolul care schimbă paradigma pentru orice profesionist din domeniul service-ului auto. Până acum, am privit uleiul ca pe un simplu „fluid de răcire și separare fizică”. Însă, în motoarele echipate cu componente DLC, uleiul devine o componentă structurală activă chimic. Stratul DLC nu funcționează într-un vid; performanța sa este dictată 100% de reacția cu pachetul de aditivi la presiuni și temperaturi extreme.Aici are loc o ciocnire între două generații de chimie:

Vechea gardă: ZDDP și conflictul chimic

Timp de decenii, ZDDP (Dialchil-ditiofosfatul de Zinc) a fost regele neîncoronat al uleiurilor de motor. Acest aditiv funcționa perfect pe oțel: sub presiune, zincul reacționa cu fierul din piesă, formând un strat sticlos (fosfat de zinc) care se sacrifica pentru a proteja metalul.

Dar DLC-ul este, prin definiție, Carbon. Nu conține fier.

● Problema de Compatibilitate: ZDDP-ul „caută” fierul pentru a se ancora, dar nu îl găsește pe suprafața inertă a DLC-ului. În loc să formeze un film protector neted, moleculele de ZDDP pot forma cristale abrazive sau pot ataca chimic liantul stratului DLC.

● Rezultatul: Studiile de laborator au arătat că utilizarea unui ulei „Racing” (bogat în zinc, gândit pentru axe cu came clasice) într-un motor modern cu distribuție DLC poate accelera uzura stratului de protecție în loc să îl conserve. Este ca și cum am încerca să lipim bandă adezivă pe o tigaie de teflon unsă; nu doar că nu stă, dar reziduurile pot face mai mult rău.

Noua gardă: „Magia” Molibdenului (MoDTC)

Răspunsul industriei chimice la ascensiunea DLC-ului a fost schimbarea aditivilor de protecție. Uleiurile moderne (ce respectă normele API SP, ILSAC GF-6 sau normele specifice VW 508.00 / 509.00) se bazează masiv pe Molibden organic (MoDTC - Molybdenum Dithiocarbamate).

Aici intervine tribochimia fascinantă:

● Activarea: În punctele de frecare maximă (unde temperatura locală sare de 200°C din cauza presiunii de contact), molecula de MoDTC se descompune.

● Sinteza in-site: Atomii de Molibden eliberați reacționează instantaneu cu atomii de Sulf din ulei și interacționează cu suprafața de Carbon a DLC-ului.

● Produsul Final: Rezultatul reacției este formarea microscopică a Disulfurii de Molibden (MoS2).

Dacă vă amintiți de grafit, MoS2 este „vărul” său mai performant.

Este un lubrifiant solid care formează lamele ce alunecă una peste alta cu o frecare aproape nulă (fenomen numit Superlubricity).

Practic, un ulei corect ales creează în timp real, chiar în momentul frecării, un strat de alunecare proaspăt pe suprafața piesei DLC. Este un sistem care se auto-repară și se auto-lubrifiază.

Această lecție de chimie explică de ce respectarea normei de ulei este non-negociabilă.Folosirea unui ulei vechi, mineral sau semi-sintetic (bogat în sulf brut și zinc, dar sărac în modificatori de fricțiune moderni precum MoDTC) într-un motor cu piese DLC este o sentință la moarte lentă.
Uleiul greșit nu va putea forma stratul de MoS2, iar DLC-ul va fi expus uzurii abrazive până la exfoliere.
Atunci când un producător cere un ulei 0W-20 cu o normă specifică, nu o face doar pentru vâscozitate sau economie de combustibil, ci pentru a asigura compatibilitatea chimică necesară supraviețuirii componentelor DLC.

Impactul în service: „Nu atingeți, nu rectificați!”

Introducerea componentelor DLC în atelierele de reparații marchează sfârșitul unei ere. Decenii la rând, mecanicii pricepuți au fost obișnuiți să „salveze” piese prin rectificare fină, polizare sau rodare. În cazul motoarelor moderne, această intervenție manuală devine, din păcate, o sentință tehnică. DLC-ul impune o disciplină chirurgicală: piesa este fie perfectă, fie un rebut. Nu există cale de mijloc.

Identificarea: Semnătura Vizuală

Primul pas în evitarea dezastrului este recunoașterea „inamicului”. O piesă tratată DLC se distinge imediat de restul componentelor din oțel sau aluminiu prin estetica sa specifică.

● Aspectul: Suprafața are o culoare neagră profundă („Piano Black”) sau un gri-antracit închis, cu un luciu de oglindă perfect.

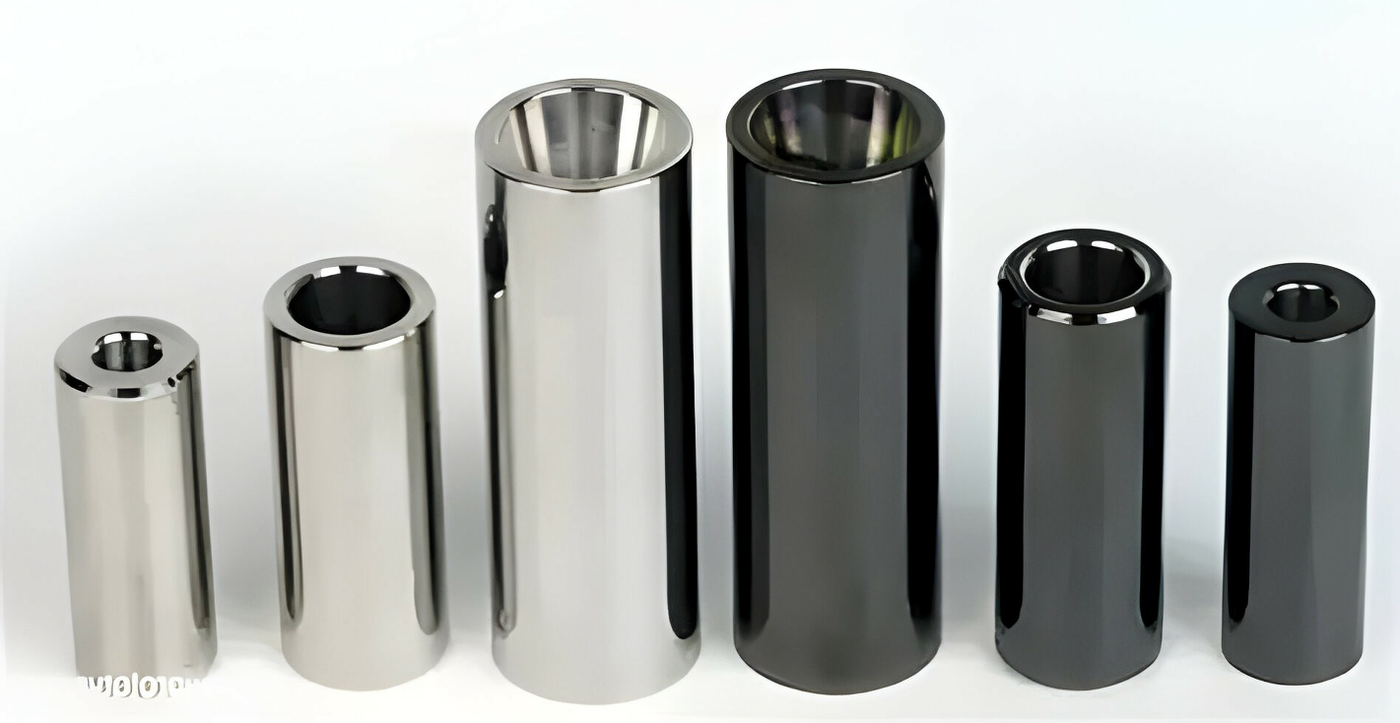

● Confuzia Frecventă: Atenție! Nu confundați DLC-ul cu tratamentele chimice clasice precum brunarea (care este neagră, dar mată și poroasă) sau fosfatarea. DLC-ul arată „tehnic”, sticlos și extrem de dur. Dacă un bolț de piston sau un tachet arată ca o bijuterie neagră, este acoperit cu DLC.

Interdicția de rectificare: Moartea prin șmirghel

Cea mai gravă eroare pe care o poate face un rectificator sau un mecanic este încercarea de a „curăța” o astfel de piesă. Stratul de carbon are o grosime de doar 2-4 microni. Pentru comparație, un fir de păr uman are 70 de microni, iar o foaie de hârtie are 100 de microni.

● Scenariul Eșecului: Un mecanic observă o ușoară mătuire pe un tachet și decide să îl „lustruiască” puțin cu un șmirghel fin (granulație 2000) sau cu pastă de rodaj.

● Consecința: În doar câteva secunde de frecare manuală, stratul de 2 microni este îndepărtat complet. Piesa devine lucioasă (argintie), dar protecția este zero. Oțelul de dedesubt, deși călit, nu este proiectat să reziste coeficienților de frecare și presiunilor pentru care a fost gândit DLC-ul.

● Rezultatul: Odată montată înapoi, piesa „rectificată” se va gripa sau va măcina axa cu came în câteva ore de funcționare. Regula de aur: Nu atingeți suprafața DLC cu niciun material abraziv.

Diagnoza vizuală: Codul Culorilor

Cum decidem dacă refolosim o piesă DLC? Diagnoza este pur vizuală și binară (Bun/Rău):

● Stare Conformă: Suprafața este neagră, lucioasă, eventual cu urme fine de rulare (polizare) care nu străpung stratul. Piesa poate fi refolosită.

● Stare Critică (Rebut):

● Zone Argintii: Dacă pe suprafața neagră apar puncte sau pete argintii, înseamnă că stratul a fost străpuns și se vede metalul de bază. Piesa este compromisă.

● Exfolierea (Delaminarea): Uneori, stratul se desprinde ca o coajă, lăsând margini ascuțite (aspect de vopsea sărită). Acest defect apare de obicei din cauza uleiului necorespunzător sau a defectelor de fabricație.

● Pitting: Mici cratere în stratul negru.

Concluzie de Service: La piese DLC, conceptul de „uzură normală” nu implică subțierea stratului (acesta este prea dur pentru a se uza semnificativ). Uzura înseamnă distrugerea stratului. Dacă vedeți argintiu, piesa merge la gunoi.
