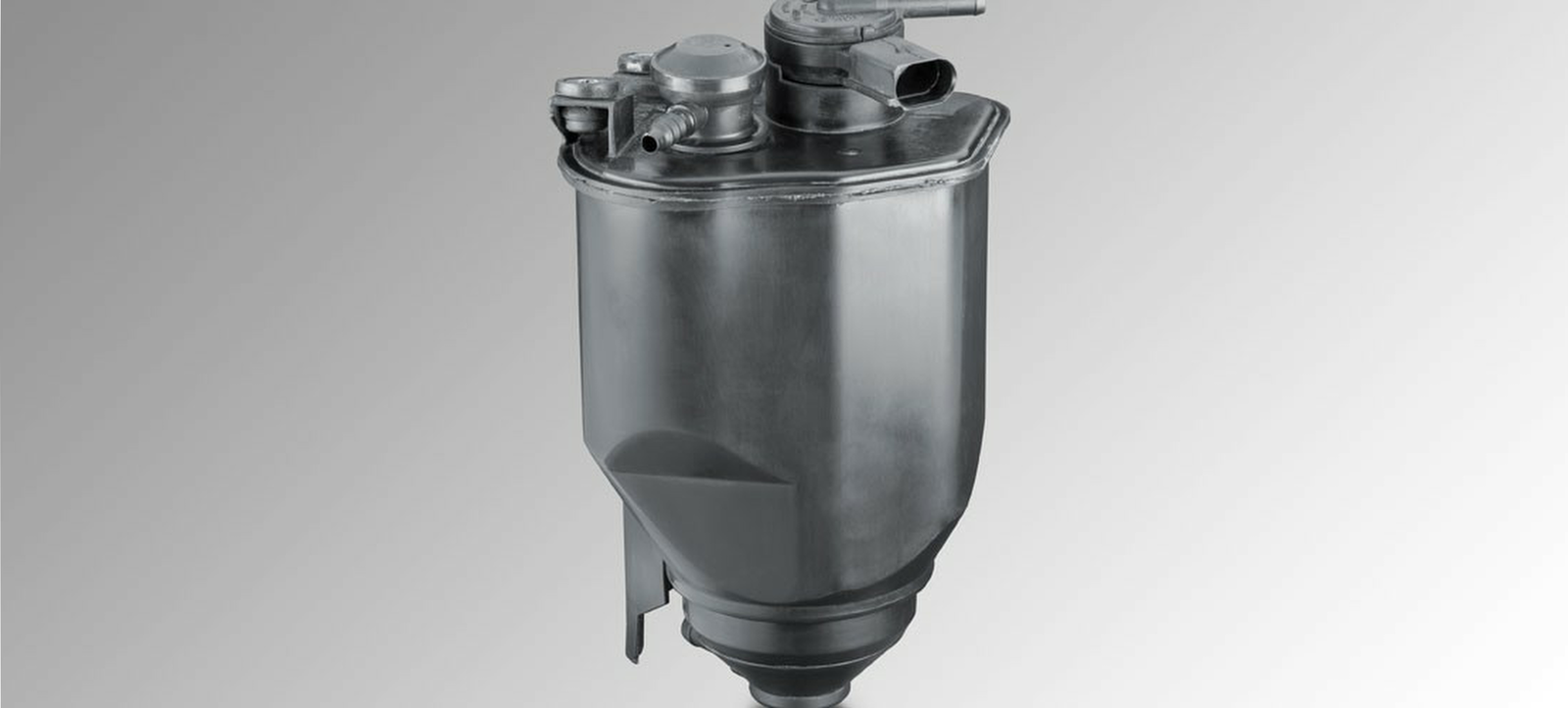

Arhitectura, diagnosticarea și asamblarea sistemelor cu canistră de carbon activ

Încă de la introducerea controlului lambda pe vehiculele echipate cu convertor catalitic, absolut toate emisiile unui vehicul au devenit subiectul unor reglementări legale stricte.

Când analizăm poluarea, accentul nu se pune exclusiv pe gazele evacuate prin eșapament. Acest domeniu include și combustibilii care se evaporă (hidrocar-burile) din rezervorul de combustibil.

Deoarece aceste hidrocarburi volatile nu au voie să ajungă în atmosferă, ele trebuie captate și stocate pentru a fi reutilizate. Pentru a respecta reglementările legale, în acest domeniu sunt utilizate sisteme de reținere și recirculare pentru vaporii de combustibil. O componentă importantă a acestui sistem este canistra de carbon activ.

Arhitectura hidrodinamică și principiul de purjare

Canistra de carbon activ este conectată la sistemul de aerisire al rezervorului prin intermediul unei conducte de compensare a presiunii și este utilizată pentru a capta și stoca combustibilul care se evaporă sub influența căldurii. Elementul de control al acestui flux este o supapă temporizată, care este localizată în conducta de legătură dintre galeria de admisie și canistra de carbon activ.

Sistemul funcționează în strânsă legătură cu managementul amestecului carburant. Imediat ce controlul lambda este activ, supapa temporizată este acționată și linia dintre galeria de admisie și canistra de carbon activ este eliberată.

Datorită vacuumului prezent în galeria de admisie, aerul ambiental este aspirat printr-o deschidere situată în canistra de carbon activ.

Aerul care este aspirat curge prin carbonul activ și ghidează combustibilul captat direct către motor, pentru a participa la formarea amestecului.

Deoarece acest sistem afectează compoziția amestecului, el devine activ doar după ce controlul lambda funcționează.

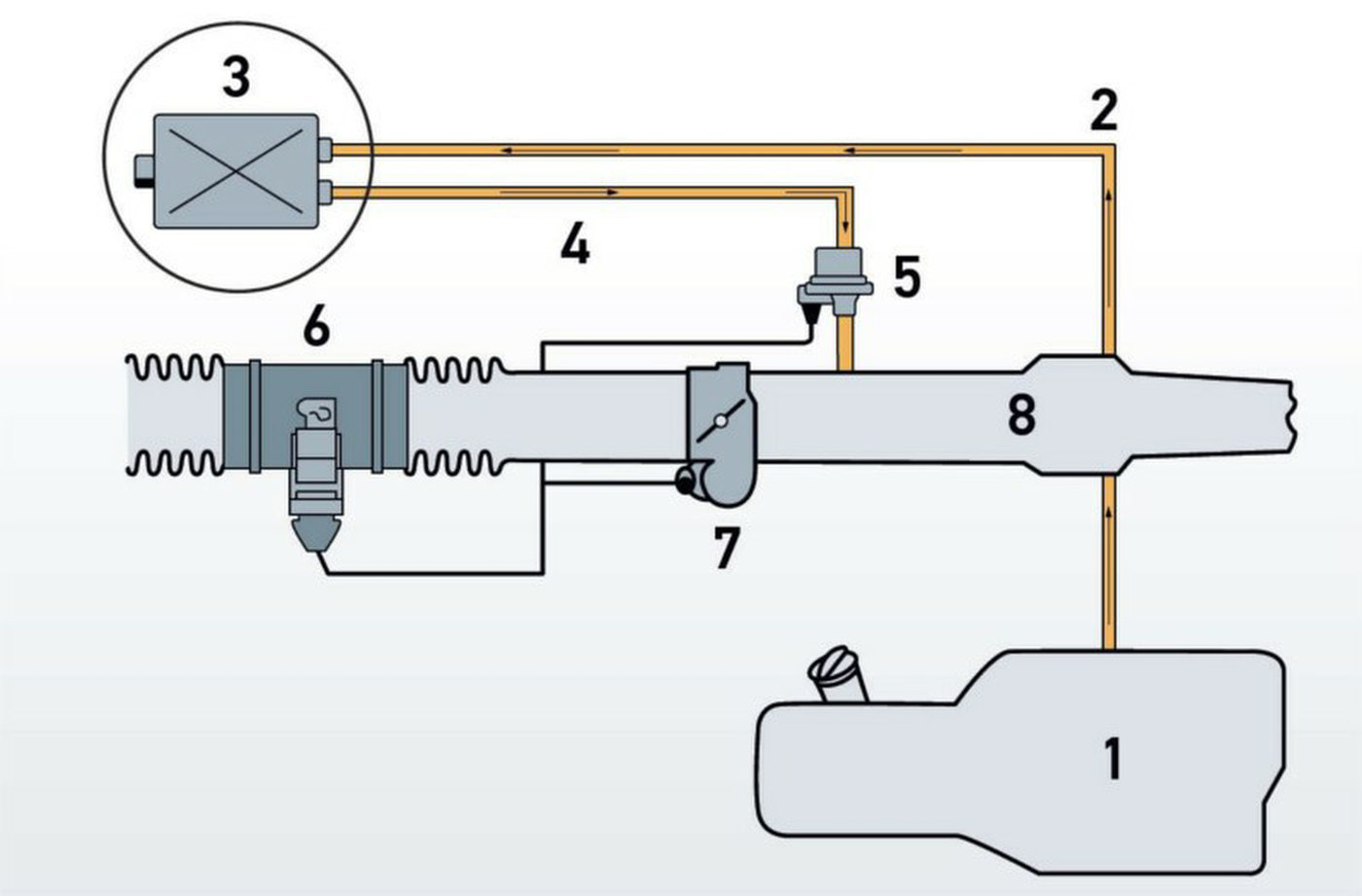

Componența sistemului (Fig. 2) :

1. Rezervor de combustibil
2. Conductă de aerisire
3. Canistră de carbon activ
4. Conductă de recirculare
5. Supapă de aerisire a rezervorului
6. Senzor de masă de aer
7. Clapetă de accelerație
8. Traseu de admisie a aerului

Evaluarea simptomelor și analiza defecțiunilor

Când acest sistem de captare și recirculare cedează, efectele nu se limitează doar la o problemă de mediu, ci se resimt imediat și profund în dinamica de funcționare a propulsorului. Printre simptomele primare de defecțiune în caz de avarie se numără înregistrarea unui cod de eroare specific în unitatea de comandă a motorului, cel mai frecvent fiind codul de eroare P0441.

Acest cod semnifică un debit defectuos în sistemul de aerisire al rezervorului. În termeni practici, unitatea de control comandă deschiderea supapei temporizate, dar senzorul de oxigen (sonda lambda) nu detectează variația anticipată a amestecului, confirmând că fluxul de vapori este blocat sau, dimpotrivă, că există o aspirație necontrolată.

Ca efect direct asupra performanței, motorul nu funcționează uniform. O supapă blocată pe deschis permite pătrunderea unui volum de aer fals, necontorizat de senzorul de masă de aer, ceea ce perturbă dramatic amestecul carburant la ralanti, provocând trepidații severe, ezitări la accelerare și chiar oprirea motorului.

Suplimentar, la nivel olfactiv, se va resimți un miros pregnant de benzină din cauza vaporilor de combustibil care scapă din circuit. Acest simptom indică fie o suprasaturare a elementului de carbon activ, fie o fisură deschisă în traseul de reținere, vaporii fiind eliberați direct în compartimentul motor sau sub caroserie.

Diagramele de diagnoză indică o serie de cauze clare, adesea interconectate, pentru căderea sistemului. Printre cauzele fundamentale ale unei defecțiuni se numără lipsa controlului din partea unității de control a motorului.

Aceasta se traduce, de regulă, prin defectarea etajelor finale din ECU responsabile de comutarea la masă a circuitului, lăsând sistemul complet inactiv.Un alt factor major este o supapă temporizată defectă, componentă supusă unui stres termic și mecanic continuu. Uzura internă a solenoidului sau depunerile pot bloca mecanismul supapei, care nu mai răspunde semnalelor PWM (Pulse Width Modulation) trimise de unitatea de control, transformând-o într-un blocaj pe conducta de purjare sau într-o sursă permanentă de vacuum fals.

Dincolo de problemele electronice și electromecanice, nu trebuie excluse daunele mecanice. Canistra de carbon activ este frecvent montată în zone vulnerabile, cum ar fi pasajele roților sau în partea inferioară a șasiului.

Prin urmare, daunele mecanice survenite în urma unui accident, chiar și a unui impact minor sau a lovirii unui obstacol pe drum, pot fisura carcasa din plastic a canistrei.

De asemenea, conductele defecte pot compromite grav etanșeitatea circuitului de vacuum. Furtunurile sunt expuse la variații extreme de temperatură și la atacul chimic al hidrocarburilor. În timp, aceste conducte își pierd elasticitatea, dezvoltând micro-fisuri suficiente pentru a anula presiunea negativă necesară extragerii vaporilor din canistră.

Diagnosticarea avansată și integritatea electrică: Abordarea secvențială

La efectuarea depanării, tehnicienii trebuie să procedeze într-o manieră strict secvențială pentru a izola corect sursa defectului. Primul pas constă în inspecția fizică a componentelor expuse.

Se verifică minuțios canistra de carbon activ pentru orice formă de daune mecanice, cum ar fi fisuri ale carcasei sau deformări rezultate din impacturi sub caroserie. Ulterior, atenția se mută asupra traseului pneumatic de vacuum.

Se verifică furtunurile, conductele rigide și toate punctele de asamblare pentru a depista daune, zone de uzură prin frecare și pentru a garanta că sunt așezate și montate corect. Orice strangulare sau lipsă de etanșeitate va anula capacitatea de purjare.

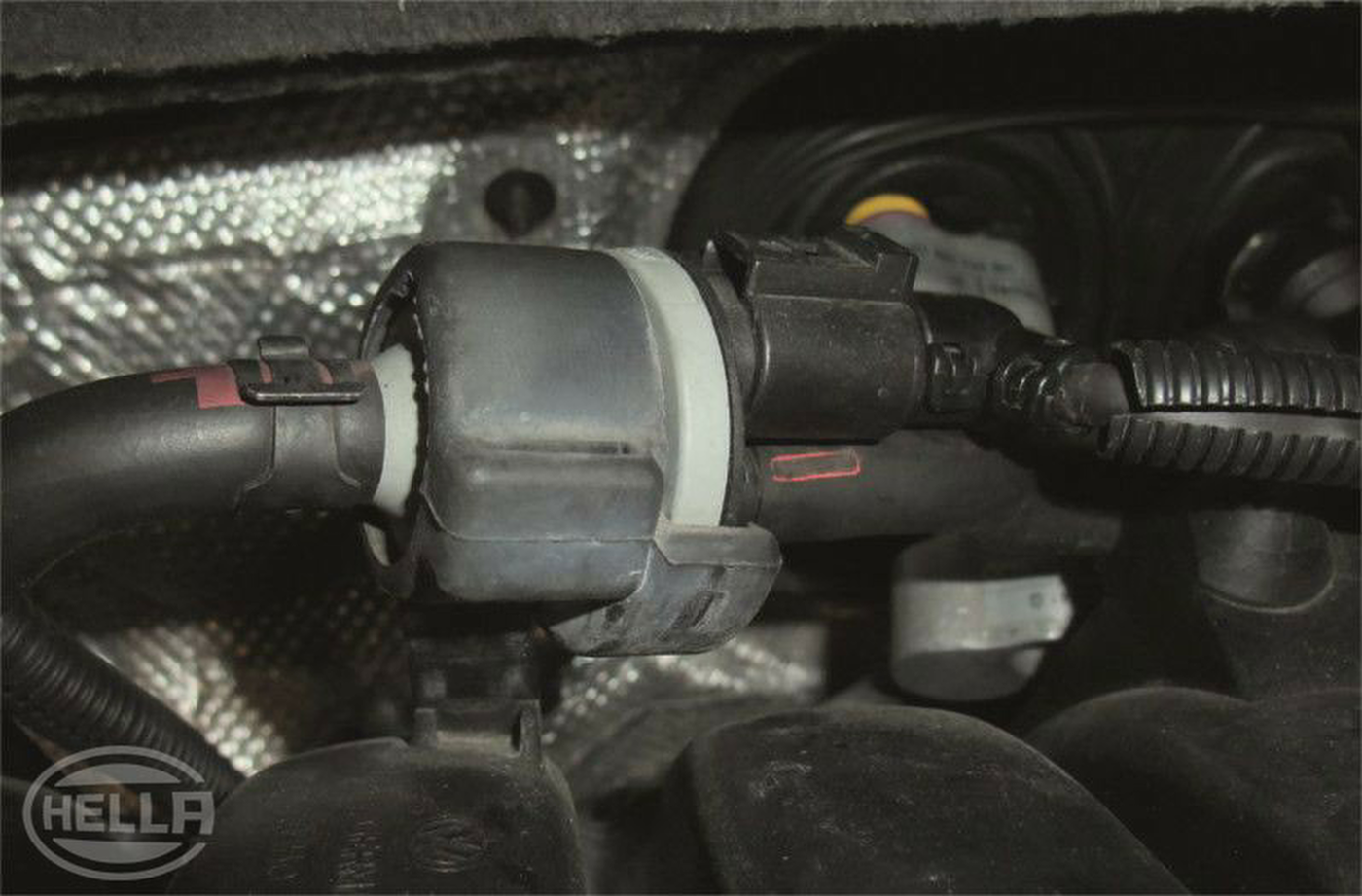

Următorul element vizat în această etapă preliminară este supapa temporizată, care se verifică vizual pentru daune externe la nivelul carcasei din plastic sau al racordurilor.

Validarea circuitului de alimentare sub sarcină termică

Trecând la verificările parametrilor electrici, primul nivel de testare vizează cablajul.

Se verifică conexiunile electrice ale supapei temporizate pentru daune fizice, oxidare la nivelul pinilor și se asigură că sunt montate corect. Urmează validarea circuitului de putere: verificați masa și alimentarea cu tensiune. Pentru a face acest lucru fără interferențe, scoateți conectorul de pe supapa temporizată. Un aspect critic în această procedură este starea termică a grupului motopropulsor. Când motorul este la temperatura optimă de funcționare, la bornele conectorului trebuie să fie prezentă o tensiune de aproximativ 11-14 V.

Condiția ca motorul să fie cald este imperativă pentru ca sistemul de control lambda să treacă în regim activ. În absența buclei închise de control a amestecului carburant, unitatea de comandă ignoră complet rutina de purjare a vaporilor, altfel nu va fi posibilă acționarea supapei temporizate pentru efectuarea măsurătorilor.

Analiza formei de undă cu osciloscopul

Pentru validarea finală și incontestabilă a semnalului de comandă emis de unitatea de control, multimetrul devine insuficient din cauza ratei reduse de eșantionare. Se recurge, așadar, la echipamentul de laborator adaptat pentru atelier. Verificați cu osciloscopul dinamica semnalului: conectați linia de măsurare a osciloscopului direct la firul de masă al supapei temporizate.

În majoritatea arhitecturilor, ECU comută rapid punerea la masă a circuitului pentru a controla deschiderea. Pentru a obține o reprezentare grafică lizibilă a acestui ciclu de lucru, reglați intervalul de măsurare de pe instrument stabilind axa X la 0,2 secunde și axa Y la 15 V.

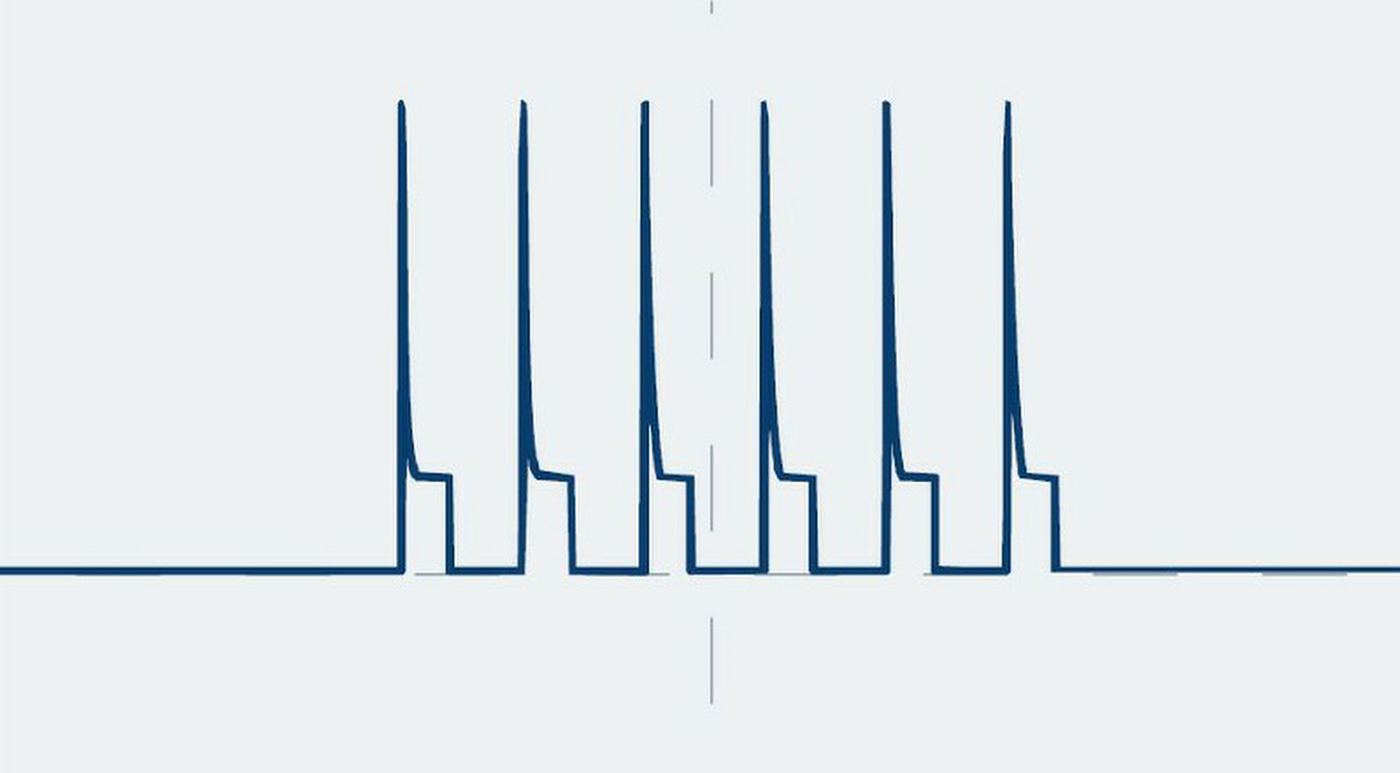

Această amprentă grafică detaliată confirmă vizual dacă unitatea de comandă dictează corect frecvența de deschidere a supapei de purjare, permițând tehnicienilor să identifice micro-întreruperi ale cablajului sau defecte ale tranzistorilor de putere din calculatorul de motor. Vezi Fig. 3 pentru o formă de undă tipică a unui sistem funcțional.

Curățarea canistrei de carbon activ

Înainte de a trece la procedură, asigură-te că ai tot ce îți trebuie pentru a finaliza lucrarea:

● Compresor de aer (40-50 psi)

● Șurubelniță cu cap plat

● Set de chei tubulare cu prindere de 3/8 inch și clichet

● Pistol de suflat aer cu vârf din cauciuc

● Ochelari de protecție (extrem de importanți!)

Odată ce ai toate acestea la îndemână, ești gata să începi.

1. Localizarea canistrei

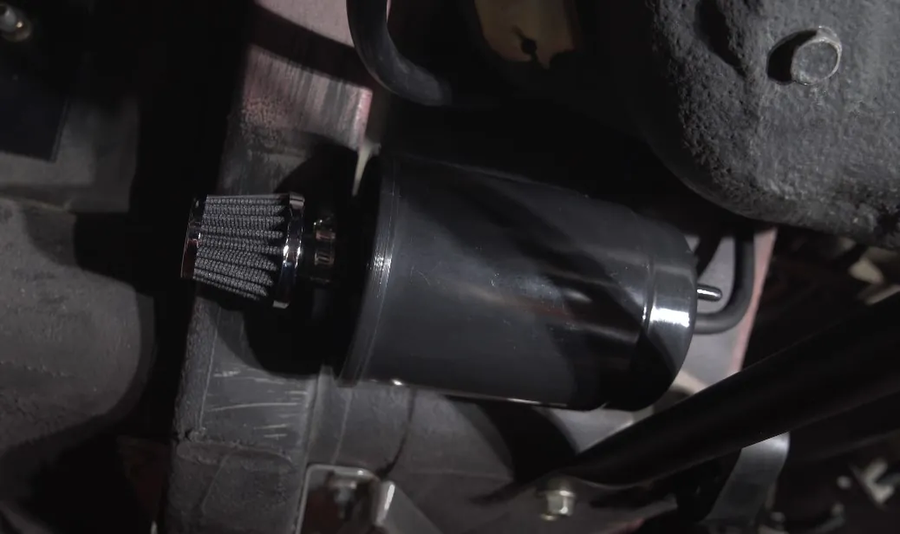

Începe prin a localiza canistra. În mod obișnuit, o vei găsi undeva în compartimentul motor, dar locația sa exactă depinde de marca și modelul vehiculului.

Manualul mașinii te va îndruma în direcția corectă. Odată ce o identifici, notează-ți poziția tuturor conductelor și conexiunilor, deoarece vei avea nevoie să le reconectezi ulterior la asamblare.

2. Deconectarea canistrei

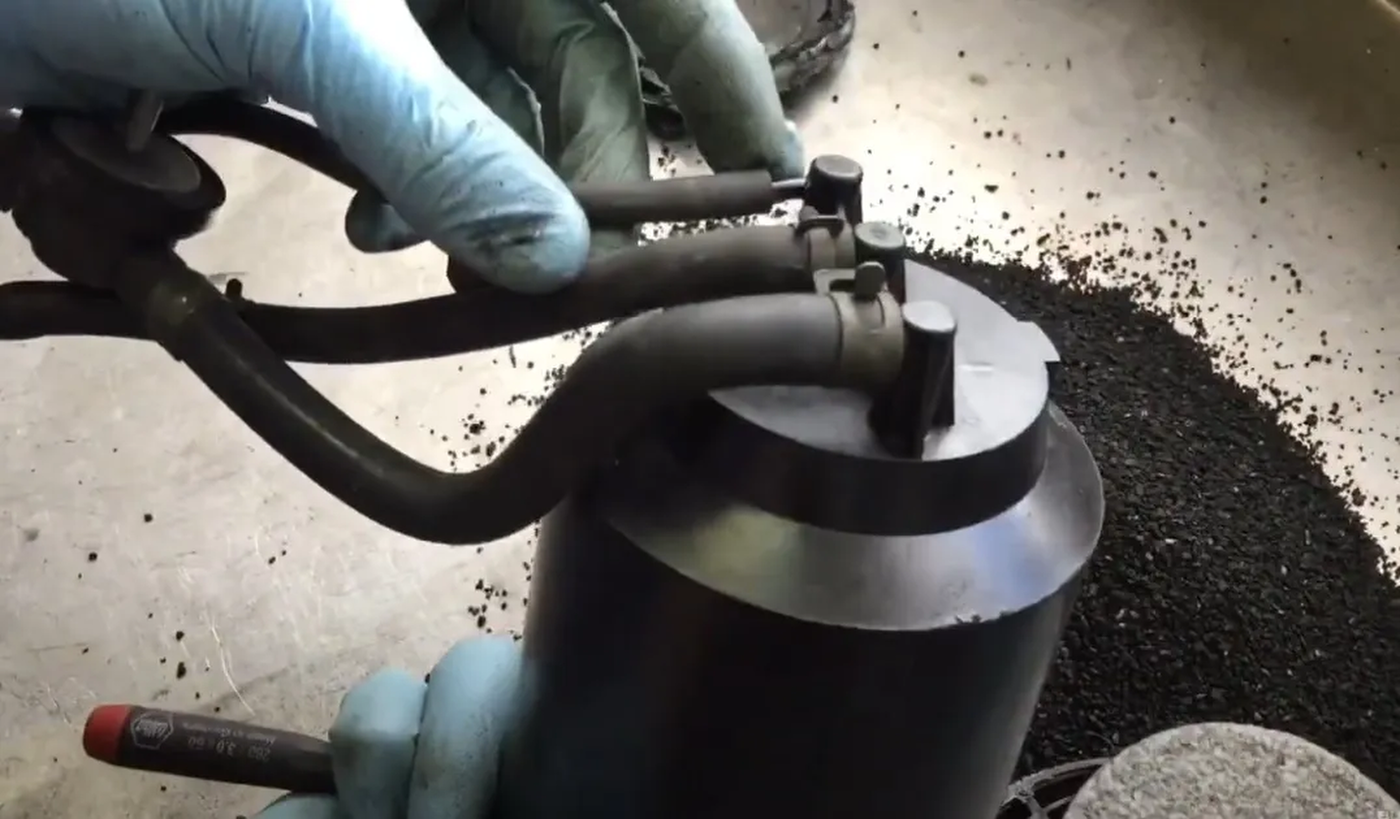

Este timpul să extragi canistra. Folosind o șurubelniță cu cap plat sau o cheie tubulară, deconectează cu grijă conductele. De regulă, există trei conducte în partea superioară și una în partea inferioară. Lucrează fără grabă și memorează pozițiile lor sau, și mai bine, fă o fotografie rapidă pentru a te ajuta în timpul procesului de asamblare.

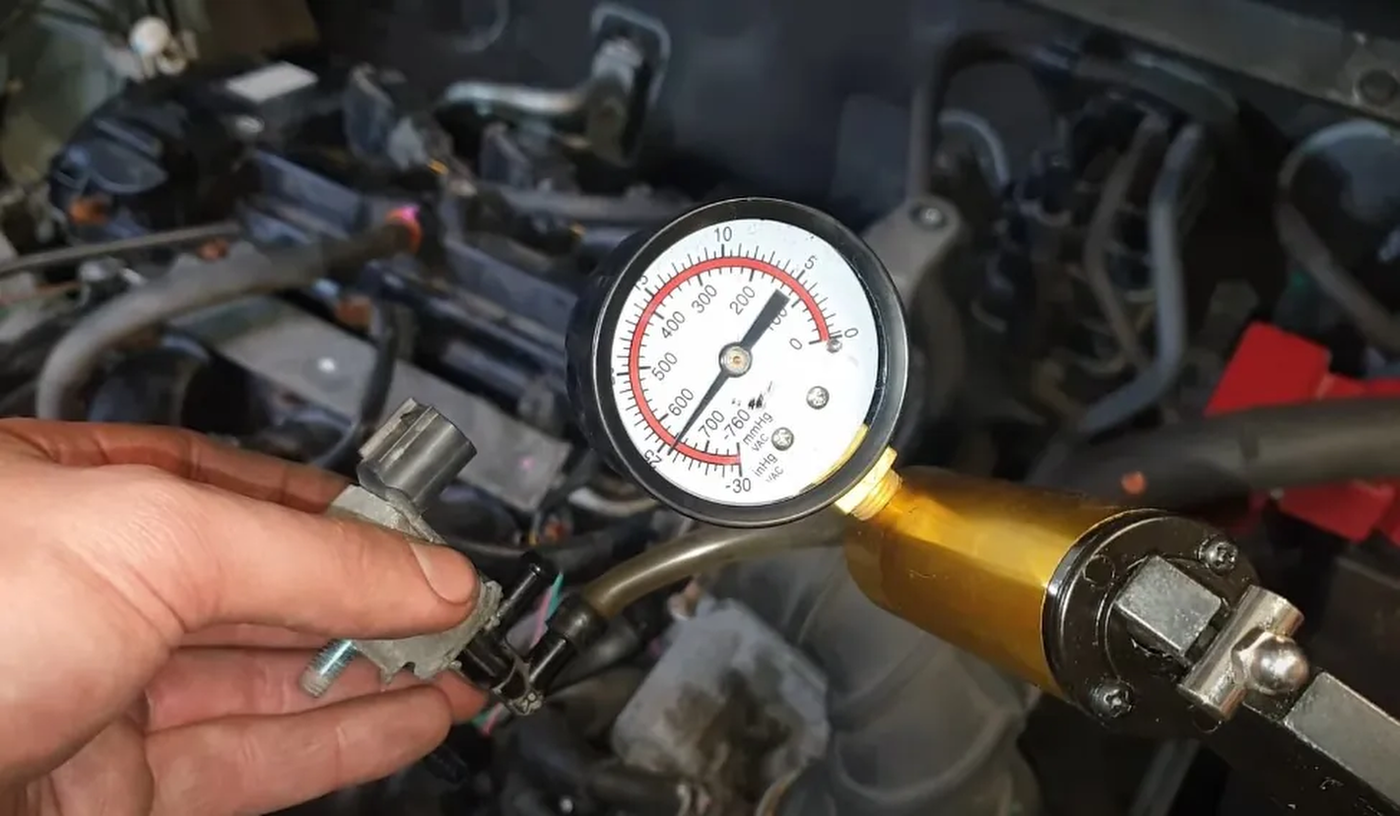

3. Reglarea compresorului de aer

Setați compresorul de aer la 40-50 psi. Este crucial să nu depășiți această presiune, deoarece valorile superioare pot deteriora canistra. Aveți nevoie doar de presiunea necesară pentru a elimina impuritățile fără a provoca daune.

4. Curățarea canistrei cu aer comprimat

Trecem la etapa principală. Luați pistolul de suflat aer și introduceți-l în cea mai mare conductă, de obicei supapa de control a ventilației. Folosiți degetele pentru a etanșa celelalte orificii. Țineți canistra ferm și aplicați aer comprimat timp de aproximativ unu până la două minute. Această procedură va forța evacuarea impurităților și va elibera vaporii de combustibil blocați în interior.

5. Verificarea fluxului de aer

După curățare, este timpul să verificați dacă totul circulă liber. Puteți face acest lucru aplicând din nou aer în canistră, în timp ce verificați prezența fluxului de aer la conducta inferioară. Dacă aerul iese fără restricții, sunteți pe drumul cel bun. Dacă nu, s-ar putea să aveți nevoie de încă o rundă de curățare, sau canistra ar putea fi mult prea afectată și necesită înlocuire.

6. Asamblarea canistrei

Odată ce totul este curat și funcțional, este timpul să reconectați canistra. Asigurați-vă că toate conductele sunt asamblate ferm în pozițiile lor originale și strângeți colierele după cum este necesar. După aceea, sunteți gata de drum!

Când curățarea nu dă rezultate

Uneori, nicio procedură de curățare nu vă va readuce canistra în formă optimă. Dacă este în continuare înfundată sau deteriorată după eforturile voastre, s-ar putea să fie timpul să o înlocuiți. Câteva dintre semnele care indică faptul că respectiva canistră de carbon activ nu mai poate fi curățată includ:

● Martorul „check engine” sau de mentenanță aprins persistent

● Flux de aer slab după curățare

● Supape crăpate sau rupte

Dacă respectiva canistră se încadrează în oricare dintre aceste categorii, înlocuirea este soluția. De asemenea, vehiculele mai noi — în special cele din anii 2000 încoace — au adesea sisteme EVAP mai complexe, ceea ce înseamnă că o simplă curățare s-ar putea să nu fie suficientă. Pentru aceste mașini, se recomandă adesea înlocuirea canistrei.

În final, o diagnosticare riguroasă și o asamblare corectă a canistrei de carbon activ asigură funcționarea sistemului EVAP la parametri optimi, protejând performanțele motorului și mediul înconjurător.
