Invertoare SiC vs IGBT

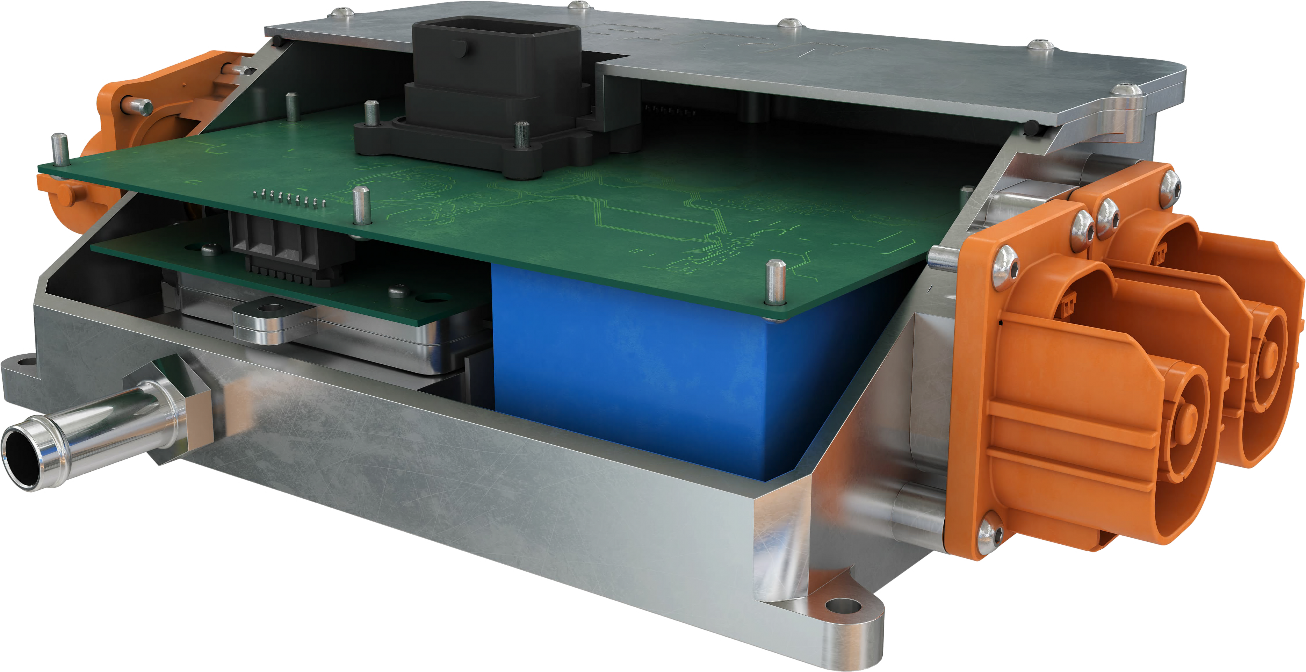

Dacă ai deschide capota unui vehicul electric — în măsura în care mai există ceva de deschis — și ai căuta componenta care influențează cel mai mult autonomia, viteza de încărcare și performanța motorului, nu ai găsi-o la vedere. Este o cutie metalică de dimensiunea unui laptop, răcită cu lichid, fără piese mobile, fără zgomot.

Este invertorul — și în interiorul lui, câteva zeci de cipuri semiconductoare de putere decid cât de eficient transformă vehiculul energia din baterie în mișcare.Aceste cipuri sunt fie IGBT (Insulated-Gate Bipolar Transistor) din siliciu clasic, fie MOSFET din carbură de siliciu (SiC — Silicon Carbide). D

iferența dintre cele două nu este doar o chestiune de catalog electronic — este diferența dintre un vehicul care consumă 18 kWh/100 km și unul care consumă 15 kWh/100 km cu aceeași baterie. Sau, tradus pentru client: diferența dintre o oprire la încărcare și ajuns direct la destinație.

Pentru tehnicianul din service, invertorul a fost mult timp o „cutie neagră" intangibilă — nu se deschide, nu se repară, se înlocuiește. Dar înțelegerea a ce e înăuntru și de ce contează este esențială pentru diagnosticarea problemelor de performanță, pentru interpretarea codurilor de eroare legate de supraîncălzire sau deratare, și pentru a explica clientului de ce mașina lui „nu mai trage ca înainte" pe timp de caniculă.

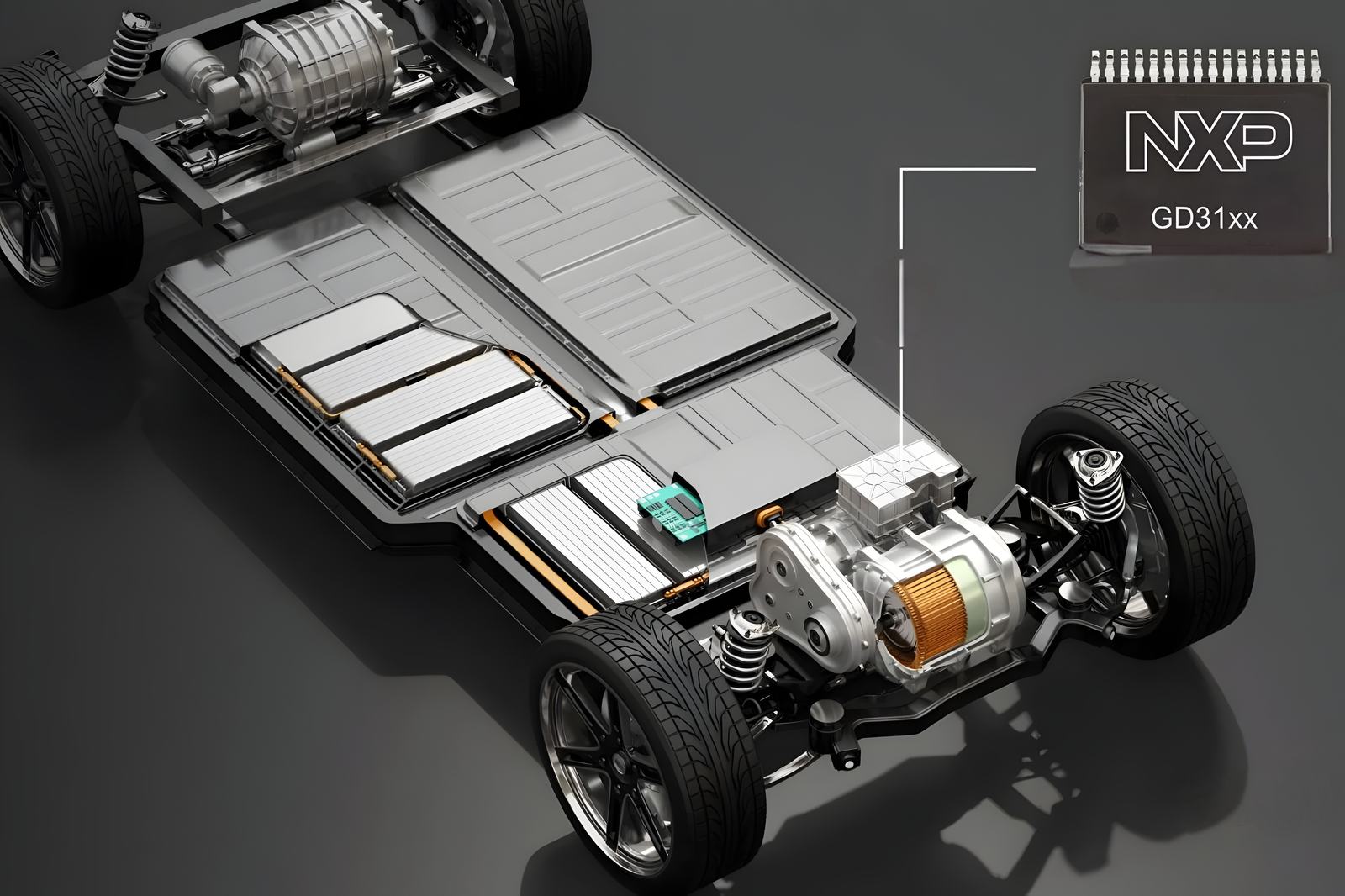

Ce face invertorul într-un vehicul electric

Bateria stochează energie sub formă de curent continuu (DC). Motorul electric sincron cu magneți permanenți — tipul dominant pe vehiculele electrice actuale — funcționează cu curent alternativ trifazat (AC).

Cineva trebuie să facă conversia. Acel „cineva" este invertorul.Invertorul preia tensiunea DC din baterie (tipic 400V sau 800V) și o transformă în trei faze de curent alternativ, cu frecvență și amplitudine variabile, pe care le trimite la bobinajele statorice ale motorului.

Prin variația frecvenței și amplitudinii, invertorul controlează viteza de rotație și cuplul motorului cu o precizie de milisecunde.Dar invertorul nu face doar conversia DC/AC. El funcționează bidirecțional: la frânarea regenerativă (subiect pe care l-am tratat în detaliu în articolul precedent din acest număr), motorul devine generator, produce curent alternativ, iar invertorul îl convertește înapoi în curent continuu și îl trimite în baterie.

Practic, invertorul este „creierul electric" al vehiculului — intermediarul permanent între baterie și motor, în ambele direcții.Eficiența acestei conversii contează enorm. Dacă invertorul pierde 10% din energie sub formă de căldură la fiecare conversie, acea pierdere se acumulează la fiecare accelerare, la fiecare frânare regenerativă, la fiecare kilometru.

Pe un drum de 300 km, diferența dintre un invertor cu eficiență de 82% și unul cu eficiență de 96% poate însemna 30-40 km de autonomie.

Fizica: De ce carbura de siliciu bate siliciul

IGBT-ul (Insulated-Gate Bipolar Transistor) este „veteranul" electronicii de putere. Fabricat din siliciu pur (Si), a fost standardul industrial timp de trei decenii în aplicații de la trenuri electrice la lifturi și mașini de spălat industriale. Este robust, ieftin și bine înțeles.

MOSFET-ul din SiC (Silicon Carbide) este „noul venit" — deși cercetarea pe SiC a început în anii '80, prima aplicație masivă în automobile a fost în 2018, când Tesla a instalat 24 de module SiC MOSFET fabricate de STMicroelectronics în invertorul Model 3.

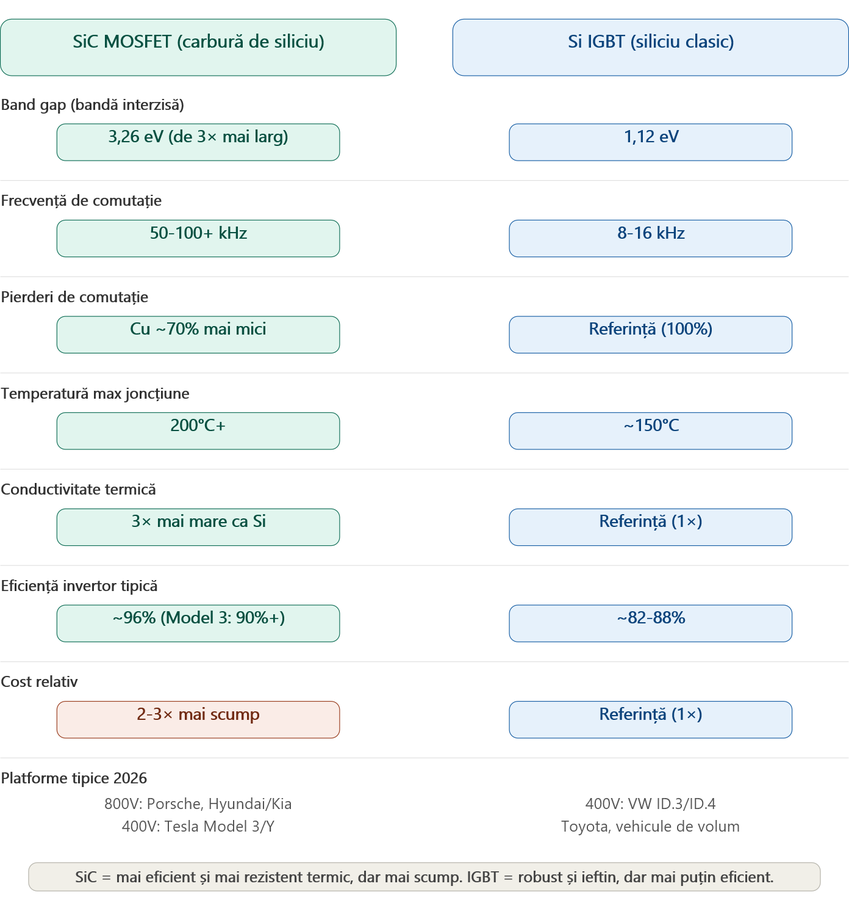

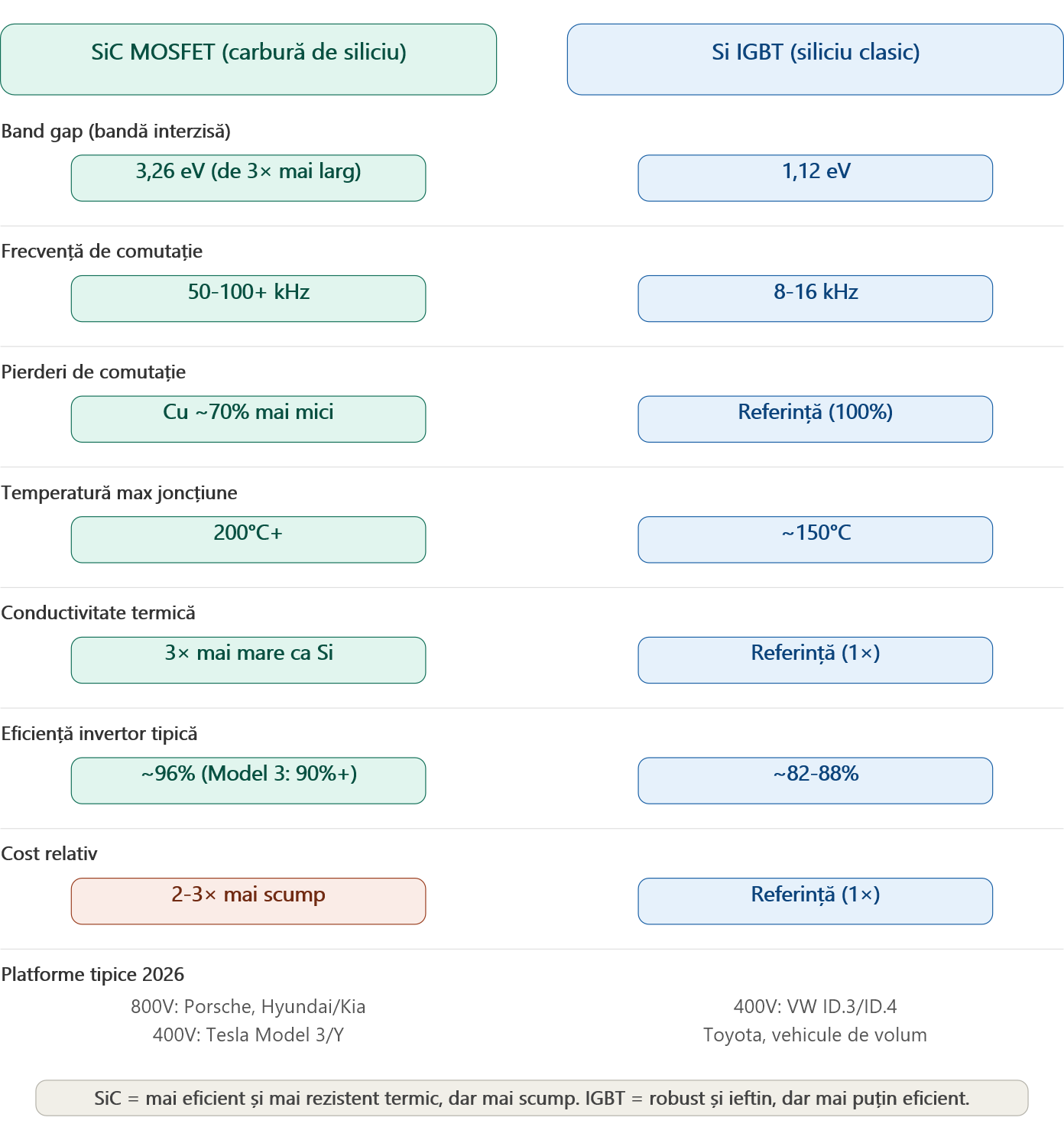

Diferența fundamentală stă în proprietățile fizice ale materialului semiconductor:

Band gap-ul (banda interzisă). Siliciul are un band gap de 1,1 eV. Carbura de siliciu are un band gap de 3,26 eV — de aproape trei ori mai larg. Band gap-ul determină câmpul electric pe care materialul îl poate suporta înainte de a „se sparge" (breakdown). Un SiC MOSFET poate bloca aceeași tensiune ca un IGBT din siliciu, dar cu un strat de material semiconductor de 10 ori mai subțire. Strat mai subțire = rezistență mai mică în conducție = pierderi mai mici.

Frecvența de comutație. Un IGBT comută tipic între 8 și 16 kHz. Un SiC MOSFET poate comuta la peste 100 kHz. De ce contează? La fiecare comutare (on→off sau off→on), tranzistorul traversează o zonă intermediară în care nu este nici complet deschis, nici complet închis. În această zonă, pierderea de energie este maximă. Cu cât comutarea e mai rapidă, cu atât timpul petrecut în zona de pierdere e mai scurt. Rezultat: pierderile de comutare ale SiC pot fi cu până la 70% mai mici decât ale IGBT.

Temperatura de operare. Siliciul începe să aibă probleme la 150°C — joncțiunea devine instabilă. SiC poate funcționa la 200°C și peste, fără degradare. Asta înseamnă că un invertor SiC poate fi mai mic (radiator mai mic), mai ușor, și poate menține performanța maximă în condiții termice dificile — caniculă, trafic dens, drum de munte.

Conductivitate termică. SiC are o conductivitate termică de trei ori mai mare decât siliciul. Căldura generată în joncțiune este evacuată mai rapid, reducând temperatura maximă de operare și prelungind durata de viață a componentei.

Tradus în limbaj de atelier: un invertor SiC face aceeași treabă ca un invertor IGBT, dar pierde mai puțină energie ca și căldură, poate funcționa la temperaturi mai mari fără deratare, și permite un pachet mai mic și mai ușor.

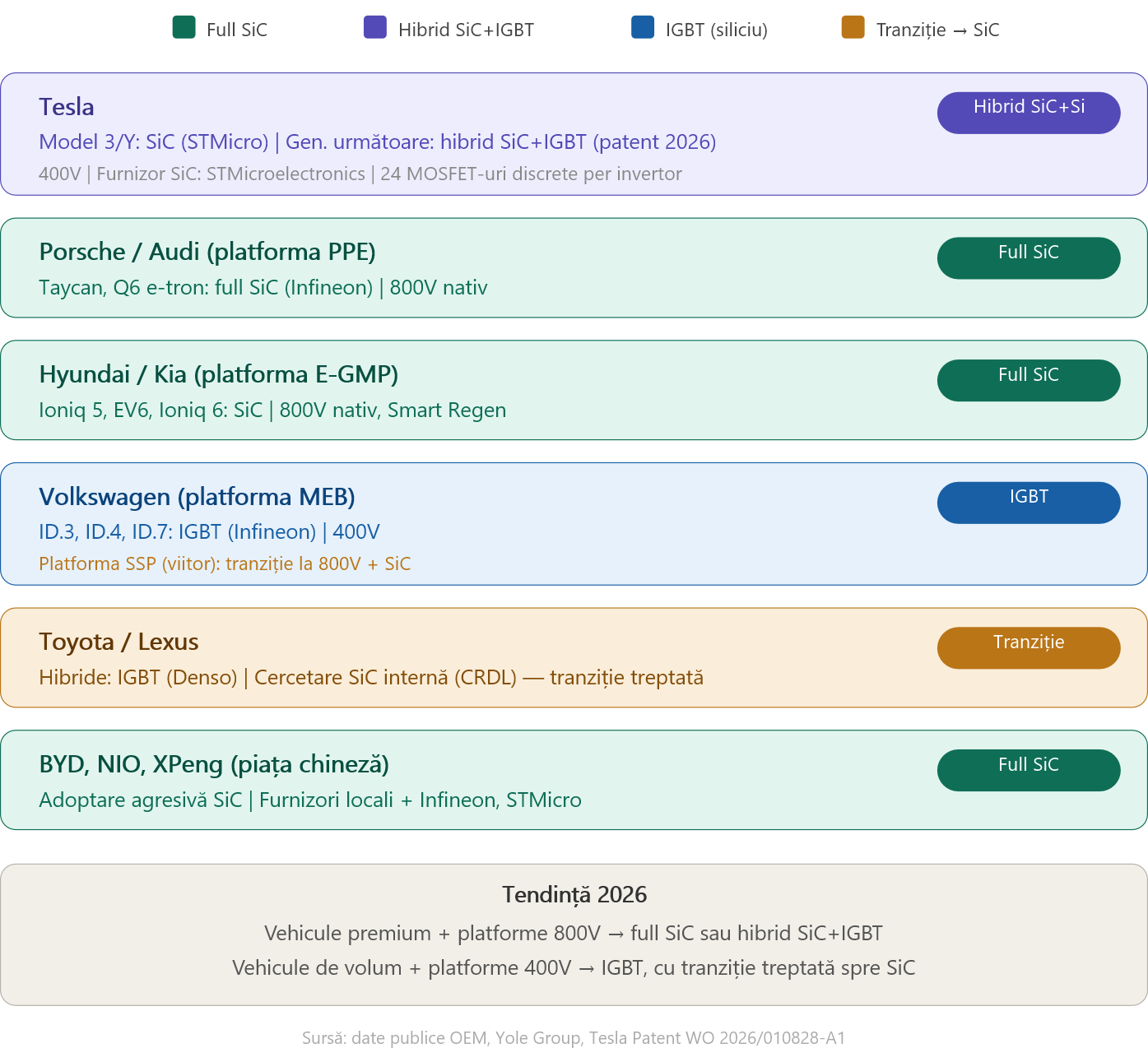

Cine folosește ce: harta semiconductorilor auto în 2026

Adoptarea SiC în industria auto a fost declanșată de Tesla în 2018 și a accelerat dramatic:

Tesla a fost pionierul SiC, folosind MOSFET-uri de la STMicroelectronics în invertorul Model 3 (2018), apoi Model Y. Invertorul Model 3 conține 24 de SiC MOSFET-uri discrete, o arhitectură unică în industrie — ceilalți producători folosesc module integrate. În 2023, Tesla a anunțat reducerea conținutului de SiC cu 75% pentru generația următoare, nu prin revenirea la IGBT, ci prin optimizarea designului și folosirea generației a 3-a de cipuri SiC, mai eficiente. În ianuarie 2026, un patent Tesla (WO 2026/010828-A1) descrie un invertor hibrid revoluționar: SiC MOSFET-uri și IGBT-uri în același modul, cu un controler care comută între ele în timp real — ca o „cutie de viteze electronică." SiC pentru cruising eficient, IGBT pentru accelerare brută și protecție la defecte. Raportul fizic: 2 IGBT-uri la fiecare SiC MOSFET.

Porsche/Audi (platforma PPE, 800V) folosesc invertoare full SiC de la Infineon, optimizate pentru arhitectura de 800V. Taycan a fost unul dintre primele vehicule cu platformă de 800V și invertor SiC, permițând încărcare la 270 kW.

Hyundai/Kia (platforma E-GMP, 800V) au trecut la SiC pe Ioniq 5, EV6 și vehiculele mai noi. Arhitectura de 800V valorifică maxim avantajele SiC la încărcare rapidă.

Volkswagen (platforma MEB, 400V) a folosit predominant IGBT-uri de la Infineon pe ID.3 și ID.4, menținând costurile mai mici. Noua platformă SSP, planificată cu 800V, va trece la SiC.

Toyota a dezvoltat cercetare proprie pe SiC prin laboratorul CRDL și furnizorul Denso, integrând treptat SiC în sistemele hibride de nouă generație.

BYD, NIO, XPeng (piața chineză) adoptă agresiv SiC, cu furnizori chinezi locali care cresc rapid capacitatea de producție, reducând dependența de STMicroelectronics și Wolfspeed.

Tendința generală în 2026: vehiculele premium și cele cu platformă de 800V folosesc SiC; vehiculele de volum pe 400V rămân predominant pe IGBT din rațiuni de cost; invertorul hibrid SiC+IGBT (conceptul Tesla) apare ca soluție de compromis.

Implicații practice: Ce înseamnă asta pentru autonomie și încărcare

Diferența de eficiență între un invertor IGBT și unul SiC se traduce direct în autonomie. Studiile Tesla arată o creștere de 5-8% a eficienței invertorului la trecerea de la IGBT (Model S) la SiC (Model 3) — de la 82% la 90%. La nivel de vehicul complet, asta înseamnă 3-5% autonomie suplimentară, fără nicio modificare a bateriei.

La încărcarea rapidă DC, invertorul joacă un rol indirect dar important: eficiența sa termică influențează cât de bine poate fi gestionată căldura în ansamblu. Un invertor SiC care generează mai puțină căldură permite o mai bună condiționare termică a bateriei, ceea ce poate permite acceptarea unui curent de încărcare mai mare.

Pe platformele de 800V, avantajul SiC este și mai pronunțat. La 800V, curentul necesar pentru aceeași putere este înjumătățit față de 400V (P = U × I).

Curent mai mic = pierderi I²R mai mici în cablaje și conectori. Dar semiconductorul trebuie să blocheze tensiunea mai mare — și aici SiC excelează datorită band gap-ului larg, în timp ce IGBT-urile de 800V devin semnificativ mai scumpe și mai puțin eficiente.

Sfaturi practice pentru service

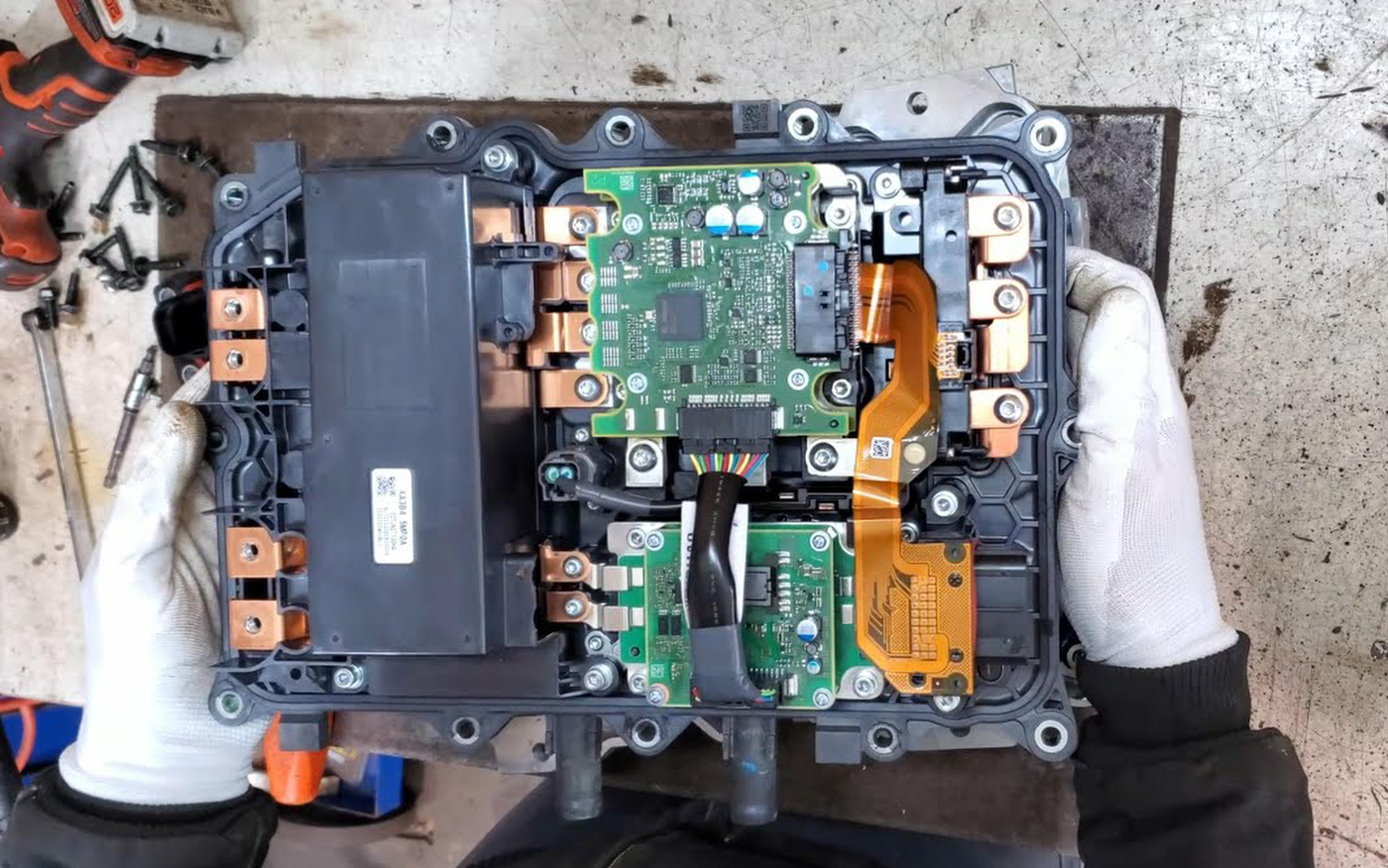

Deși invertorul rămâne o componentă care nu se repară la nivel de semiconductor în atelierul obișnuit, cunoașterea tipului de invertor ajută la diagnosticarea mai multor categorii de probleme:

Deratarea termică (Thermal Derating). Când invertorul se supraîncălzește, ECU-ul reduce automat puterea disponibilă pentru a proteja semiconductorii. Simptomul: „mașina nu mai trage" după accelerări repetate sau pe caniculă. Un vehicul cu invertor IGBT va derata mai devreme decât unul cu SiC, deoarece IGBT-urile au un prag termic mai scăzut. La diagnoză, verifică temperatura lichidului de răcire al invertorului — dacă circuitul termic al invertorului are o pompă slabă, termostat blocat sau radiator colmatat, deratarea apare prematur.

Coduri de eroare legate de invertor. Codurile tipice includ referințe la „Inverter Over-Temperature", „Phase Current Imbalance" sau „Gate Driver Fault." Acestea pot indica probleme în circuitul de răcire, conexiuni electrice deteriorate pe fazele de ieșire, sau defecte ale modulului de putere în sine. Un tester de diagnoză compatibil cu sistemul HV al vehiculului va afișa temperaturile modulelor individuale și curenții pe fiecare fază.

Zgomote de comutație (whine/buzzing). Invertorul produce un zgomot de fond la frecvența de comutație. Un invertor IGBT care comută la 8-12 kHz produce un „whine" ușor audibil (în spectrul audibil uman 20 Hz - 20 kHz). Un invertor SiC care comută la frecvențe mai înalte poate produce un „buzz" mai puțin perceptibil dar prezent. Schimbarea tonalității sau intensității acestui zgomot poate indica o defecțiune incipientă a unui modul de putere.

Lichidul de răcire al invertorului. Invertorul este răcit cu același circuit de răcire ca motorul electric, separat de circuitul bateriei pe multe vehicule. Intervalul de înlocuire a lichidului de răcire nu trebuie neglijat — un lichid degradat cu conductivitate electrică crescută poate crea probleme de izolație la tensiuni înalte.

Interferențe electromagnetice (EMI). Un invertor SiC, datorită frecvenței înalte de comutație, generează mai multe interferențe electromagnetice decât un IGBT. Dacă un client raportează interferențe radio, zgomote pe sistemul audio sau comportament ciudat al senzorilor după o intervenție pe circuitul HV, verifică integritatea ecranării cablajului de înaltă tensiune dintre invertor și motor.

Viitorul: Invertoare hibride și nitrura de galiu

Cel mai interesant concept care se conturează în 2026 este invertorul hibrid SiC+IGBT descris în patentul Tesla. Ideea este elegantă: folosește SiC MOSFET-uri pentru eficiență la sarcină parțială (99% din timpul de conducere — cruising pe autostradă, trafic urban), iar IGBT-uri pentru robustețe la sarcină de vârf (1% — accelerare maximă, pornire de pe loc cu remorcare). Controllerul comută între cele două în timp real, ca o cutie de viteze cu două rapoarte.

Avantajul este dublu: costul scade semnificativ (se folosesc mai puține cipuri SiC scumpe) iar robustețea crește (IGBT-urile protejează SiC-urile de spike-urile de contra-EMF la defecte).

Mai departe la orizont, nitrura de galiu (GaN) promite un salt și mai mare: band gap de 3,4 eV, frecvențe de comutație de ordinul MHz, și pierderi și mai mici. Deocamdată, GaN este folosit în încărcătoare de laptop-uri și OBC-uri (On-Board Chargers) de mică putere, dar aplicațiile în invertoare de tracțiune sunt în faza de cercetare.

Pentru tehnicianul de service, concluzia este una singură: invertorul nu mai este o cutie neagră pe care o ignori. Este inima electrică a vehiculului, iar semiconductorul din interior — fie el IGBT, SiC sau hibrid — definește personalitatea mașinii. Cunoașterea diferenței te ajută să diagnostichezi, să explici și să anticipezi. Iar într-o piață în care clientul vine cu întrebări din ce în ce mai tehnice, asta face diferența între un atelier competent și unul care „doar schimbă piese."

Într-o industrie în care fiecare procent de eficiență se traduce în kilometri de autonomie și minute de încărcare, alegerea semiconductorului din invertor nu mai este o decizie pe care o ia doar inginerul de proiectare — este o realitate cu care se confruntă tehnicianul de service de fiecare dată când diagnostichează o deratare termică, interpretează un cod de eroare legat de temperatura invertorului sau încearcă să explice unui client de ce mașina lui „nu mai trage" pe caniculă la fel ca în martie.

Evoluția de la IGBT-ul robust și ieftin la SiC-ul eficient și rezistent termic, și mai departe spre invertoarele hibride care combină cele două într-o „cutie de viteze electronică", arată că vehiculul electric nu este mai simplu decât cel termic, ci diferit — iar diferența stă în detaliile pe care le înțelegi sau le ignori.

Surse : STMicroelectronics, Infineon Technologies, Wolfspeed, Tesla Patent WO 2026/010828-A1, SAE International, Yole Group
