Funcționarea sistemului de preîncălzire
Autoaprinderea amestecului aer-combustibil a unui motor diesel necesită temperaturi mari în cilindru la sfârșitul comprimării. Dacă motorul este rece pornirea devine dificilă. Frecările interne mari, pierderea de compresie sunt mai pronunțate la temperaturi scăzute. Din aceste motive motoarele diesel au nevoie de sisteme auxiliare de încălzire a amestecului aer-combustibil pentru pornirea la rece.

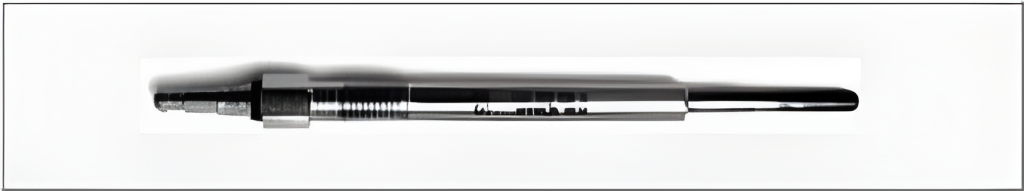

Asistarea pornirii la rece a unui motor diesel se face cu ajutorul unei bujii de pre-încălzire numită și bujie incandescentă. La temperaturi scăzute bujia este alimentată cu curent electric și degajă căldură în cilindru pentru a facilita pornirea motorului.
Aceste bujii sunt capabile să atingă temperaturi foarte înalte într-un timp relativ scurt, 850 °C în aproximativ 4 secunde. Bujiile sunt alimentate de la bateria automobilului și convertesc energia electrică în energie termică prin intermediul unei rezistențe electrice.

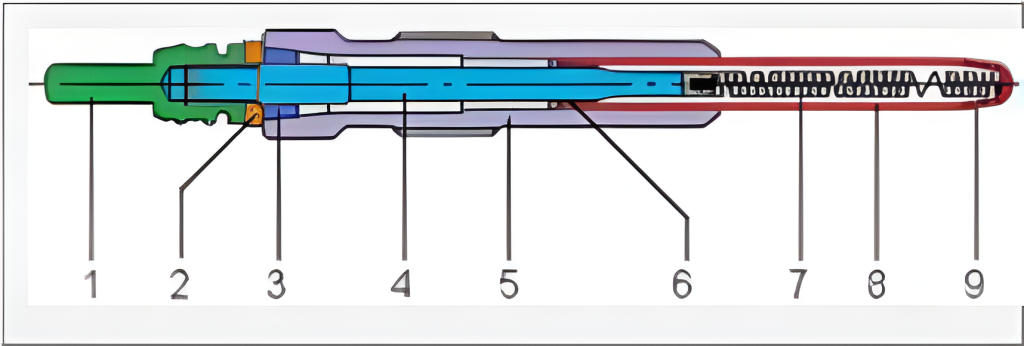

Rezistența electrică (7) este compusă din două rezistoare legate în serie cu caracteristici diferite. Rezistorul din capul tubului incandescent este proiectat astfel încât să se încălzească foarte repede și să concentreze o mare parte din energia termică degajată. Tubul incandescent (8) trebuie să fie rezistent la coroziune cât și la temperaturile extreme din camera de ardere.
Controlul bujiilor de preîncălzire (incandescente)

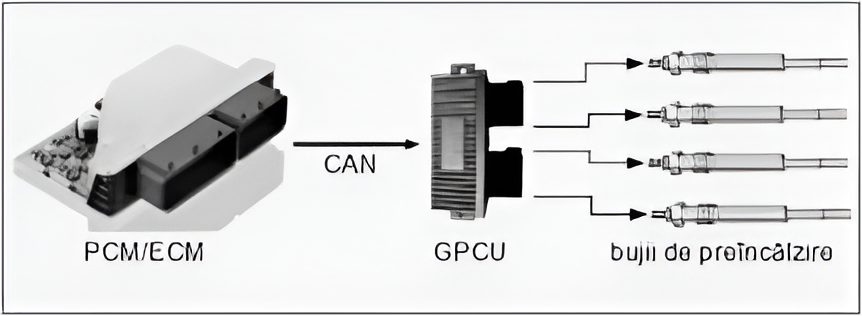

Activarea și dezactivarea bujiilor de preîncălzire se face indirect de către calculatorul de injecție. Acesta comunică, de obicei prin protocolul CAN, cu unitatea de control a bujiilor incandescente (GPCM) care, prin intermediul unui releu, deschide sau închide circuitul de alimentare al bujiilor.
Sistemul de control al bujiilor, ca urmare a informației primite de la calculatorul de injecție, comandă activarea acestora în două faze distincte:
- pornirea motorului: în această fază bujiile sunt încălzite rapid pentru a asigura aprinderea amestecului aercombustibil;
Durata fazei de funcționare la rece, în care bujiile incandescente rămân activate, depinde de temperatura motorului și poate ajunge și până la 180 secunde.
Diagnosticarea sistemului de preîncălzire:
În cazul în care apare un defect cu sistemul de preîncălzire (bujii, conectori electrici, cablaj, modul de control, calculator de injecție) motorul prezintă următoarele simptome:
- la rece pornește foarte greu sau nu pornește deloc;
Codurile OBD pentru defectele sistemului de preîncălzire:
| Codul | Descrierea | Locația |
|---|---|---|
| P0380 | Circuitul "A" al bujiei de preîncălzire | - |
| P0381 | Circuitul bujiei de preîncălzire | - |
| P0382 | Circuitul "B" al bujiei de preîncălzire | - |
| P0383 | Circuitul modulului de control al bujiilor de preîncălzire - semnal sub limita minimă | - |
| P0384 | Circuitul modulului de control al bujiilor de preîncălzire - semnal peste limita maximă | - |
| P0670 | Circuitul modulului de control al bujiilor de preîncălzire - circuit deschis | - |
| P0683 | Circuitul de comunicare a modulului de control a bujiilor de preîncălzire cu calculatorul de injecție | - |
| P0684 | Circuitul de comunicare a modulului de control a bujiilor de preîncălzire cu calculatorul de injecție – semnal discontinuu/incoerent | - |
| P066A | Circuitul de control al bujiei 1 de preîncălzire - semnal sub limita minimă | - |
| P066B | Circuitul de control al bujiei 1 de preîncălzire - semnal peste limita maximă | - |
| P066C | Circuitul de control al bujiei 2 de preîncălzire - semnal sub limita minimă | - |
| P066D | Circuitul de control al bujiei 2 de preîncălzire - semnal peste limita maximă | - |
| P066E | Circuitul de control al bujiei 3 de preîncălzire - semnal sub limita minimă | - |
| P066F | Circuitul de control al bujiei 2 de preîncălzire - semnal peste limita maximă | - |
| P067A | Circuitul de control al bujiei 4 de preîncălzire - semnal sub limita minimă | - |
| P067B | Circuitul de control al bujiei 4 de preîncălzire - semnal peste limita maximă | - |
| P067C | Circuitul de control al bujiei 5 de preîncălzire - semnal sub limita minimă | - |
| P067D | Circuitul de control al bujiei 5 de preîncălzire - semnal peste limita maximă | - |
| P067E | Circuitul de control al bujiei 6 de preîncălzire - semnal sub limita minimă | - |
| P067F | Circuitul de control al bujiei 6 de preîncălzire - semnal peste limita maximă | - |
| P068C | Circuitul de control al bujiei 7 de preîncălzire - semnal sub limita minimă | - |
| P068D | Circuitul de control al bujiei 7 de preîncălzire - semnal peste limita maximă | - |
| P068E | Circuitul de control al bujiei 8 de preîncălzire - semnal sub limita minimă | - |
| P068F | Circuitul de control al bujiei 8 de preîncălzire - semnal peste limita maximă | - |
| P069A | Circuitul de control al bujiei 9 de preîncălzire - semnal sub limita minimă | - |
| P069B | Circuitul de control al bujiei 9 de preîncălzire - semnal peste limita maximă | - |
| P069C | Circuitul de control al bujiei 10 de preîncălzire - semnal sub limita minimă | - |
| P069D | Circuitul de control al bujiei 10 de preîncălzire - semnal peste limita maximă | - |
| P0671 | Circuitul bujiei de preîncălzire a cilindrului 1 - circuit deschis | - |
| P0672 | Circuitul bujiei de preîncălzire a cilindrului 2 - circuit deschis | - |
| P0673 | Circuitul bujiei de preîncălzire a cilindrului 3 - circuit deschis | - |
| P0674 | Circuitul bujiei de preîncălzire a cilindrului 4 - circuit deschis | - |
| P0675 | Circuitul bujiei de preîncălzire a cilindrului 5 - circuit deschis | - |
| P0676 | Circuitul bujiei de preîncălzire a cilindrului 6 - circuit deschis | - |
| P0677 | Circuitul bujiei de preîncălzire a cilindrului 7 - circuit deschis | - |
| P0678 | Circuitul bujiei de preîncălzire a cilindrului 8 - circuit deschis | - |
| P0679 | Circuitul bujiei de preîncălzire a cilindrului 9 - circuit deschis | - |
| P0680 | Circuitul bujiei de preîncălzire a cilindrului 10 - circuit deschis | - |
| P0681 | Circuitul bujiei de preîncălzire a cilindrului 11 - circuit deschis | - |
| P0682 | Circuitul bujiei de preîncălzire a cilindrului 12 - circuit deschis | - |
| U0106 | Comunicarea pierdută cu modul de control al bujiilor de preîncălzire | - |
| U0307 | Incompatibilitatea software cu modulul de control a bujiilor de preîncălzire | - |
| U0407 | Date/valori invalide primite de la modulul de control a bujiilor de preîncălzire | - |
Cauze posibile ale defectelor sistemului de preîncălzire:
- cablajul defect (ars, neizolat, întrerupt)
